叠加阀工作原理与典型结构

1  单功能叠加阀

    单功能叠加阀的一个阀体中有P、A、B、T四条通路，因此各阀根据其控制点，可以有许多种不同的组合。这一点是和普通单功能液压阀有很大差异的。单功能叠加阀的工作原理及结构与三大类普通液压阀相似。单功能叠加阀中的各种阀的结构可参看有关产品型谱系列。

2  复合功能叠加阀

    复合功能叠加阀是在一个控制阀芯中实现两种以上控制机能的液压阀。

    (1)顺序节流阀

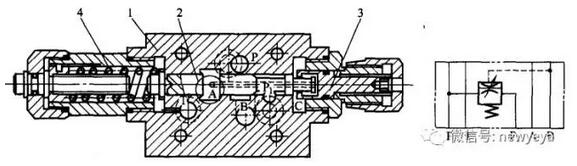

    叠加式顺序节流阀是由顺序阀和节流阀复合而成的复合阀，它具有顺序阀和节流阀两种功能。其结构如图1所示，它采用整体式结构，由阀体1、阀芯2、节流阀调节杆3和顺序阀弹簧4等零件组成。顺序阀和节流阀共用一个阀芯，将三角槽形的节流口开设在顺序阀阀芯的控制边上。阀的节流口随着顺序阀控制口的开闭而开闭。节流口的开、闭，取决于顺序阀控制油路A的压力大小。当油路A的压力大于顺序阀的设定值时，节流口打开；而当油路A的压力小于顺序阀的设定值时，节流口关闭。此阀可用于多回路集中供油的液压系统中，以解决备执行器工作时的压力干扰问题。

    以多缸液压系统为例，系统工作时各缸相互间产生的压力干扰，主要是由于工作过程中，当任意一个液压缸由工作进给转为快退时，引起系统供油压力的突然降低而造成其余执行器进给力不足，这种压力干扰会影响加工精度。但在这样的系统中，如采用顺序节流阀，则当液压缸由工作进给转为快退时，在换向阀转换的瞬间，而油路P与B接通之前，由于油路A压力降低，使顺序节流阀的节流口提前迅速关闭，保持高压油源P1压力不变，从而不影响其他液压缸的正常工作。

         (a)结构图                           (b)图形符号

         图1  顺序节流阀

1-阀体；2-阀芯；3-节流阀调节杆；4-顺序阀弹簧

(2)电动单向调速阀

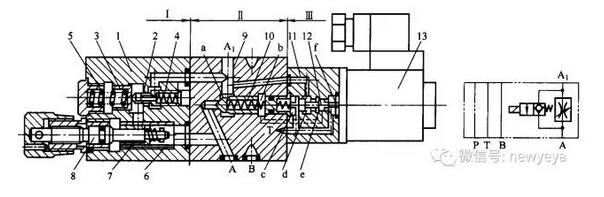

    叠加式电动单向调速阀的结构原理如图2所示。此阀由板式连接的调速阀部分I、叠加阀的主体部分II、板式结构的先导阀部分III等三部分组合而成。阀的总体结构采用组合式结构，调速阀部分I可用一般的单向调速阀的通用件，通用化程度较高。

    主阀体9中的锥阀l0与先导阀12用于回路作快速前进、工作进给、停止或再快速退回的工作循环中。快进时，电磁铁通电，先导阀12左移，将d腔与e腔切断，接通e腔与f腔，锥阀弹簧腔b的油液经e腔、f腔与叠加阀回油路T接通而卸荷。此时锥阀10在a腔压力油作用下被打开，压力油由Al经锥阀到A，使回路快进。工作进给时，电磁铁断电，先导阀复位(图2所示位置)，油路Al的压力油经d、e到b腔，将锥阀阀口关闭。此时，由A1进入的压力油只能经调速阀部分到A，使回路处于工作进给状态。当回路转为快退时，压力油由A进入该阀，锥阀可自动打开，实现快速退回。

            (a)结构图                          (b)图形符号

      图2  电动单向调速阀

1-调速阀阀体，2-减压阀；3-平衡阀；4，5-弹簧；6-节流阀套；7-节流阀芯，8-节流阀调节杆；9-主阀体； 10-锥阀；11-先导阀体；12-先导阀；13-直流湿式电磁铁；a，b，c，d，e，f-腔
