恩派克液压缸的组成

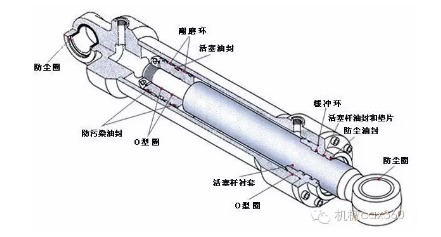

  恩派克液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。

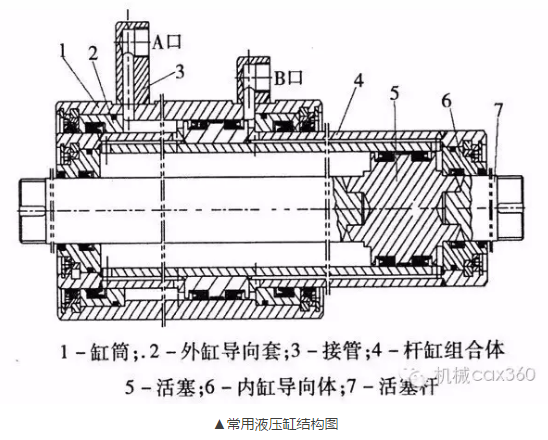

▲常用液压缸结构图

缸筒：缸筒是恩派克液压缸的主体零件，它与缸盖、活塞等零件构成密闭的容腔，推动活塞运动。

缸盖：缸盖装在液压缸两端，与缸筒构成紧密的油腔。通常有焊接、螺纹、螺栓、卡键和拉杆等多种连接方式，一般根据工作压力，油缸的连接方式，使用环境等因素选择。

活塞杆：活塞杆是液压缸传递力的主要元件。材料一般选择中碳钢（如45号钢）。油缸工作时，活塞杆受推力、拉力或弯曲力矩等，固保证其强度是必要的；并且活塞杆常在导向套中滑动，配合应合适。

活塞：是将液压能转为机械能的主要元件，它的有效工作面积直接影响液压缸的作用力和运动速度。活塞与活塞杆连接有多种形式，常用的有卡环型、轴套型和螺母型等。

导向套：导向套对活塞杆起导向和支撑作用，它要求配合精度高，摩擦阻力小，耐磨性好，能承受活塞杆的压力、弯曲力以及冲击振动。内装有密封装置以保证缸筒有杆腔的密封，外侧装有防尘圈，以防止杂质、灰尘和水分带到密封装置处，损坏密封。

缓冲装置：活塞和活塞杆在液压力的驱动下运动时具有很大的动量，当进入油缸的端盖和缸底部分时，会引起机械碰撞，产生很大的冲击压力和噪音。采用缓冲装置，就是为了避免这种碰撞。其工作原理是使缸筒低压腔内油液（全部或部分）通过节流把动能转换为热能，热能则由循环的油液带到液压缸外。缓冲装置的结构分为恒节流面积缓冲装置和变节流型缓冲装置两种。

恩派克液压传动原理

以油液作为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。

动力部分：将原动机的机械能转换为油液的压力能（液压能）。例如：液压泵。

执行部分：将液压泵输入的油液压力能转换为带动工作机构的机械能。例如：液压缸、液压马达。

控制部分：用来控制和调节油液的压力、流量和流动方向。例如：压力控制阀、流量控制阀和方向控制阀。

辅助部分：将前面三部分连接在一起，组成一个系统，起贮油、过滤、测量和密封等作用。例如：管路和接头、油箱、过滤器、蓄能器、密封件和控制仪表等。
