您现在的位置：首页 » 技术支持 » 闭式液压传动特点及故障排除

来源：http://www.enerpacsh.com/ 人气：发表时间：2017-04-06 19:55:18

液压行走系统。

1）闭式泵及系统

闭式系统由通轴泵和马达组成静液压传动，液压泵的后端装有辅助泵，用于操纵变量机构和系统的补油，主泵变量机构操纵压力等于补油单向阀的开启压力。变量泵采用两个直径相等的变量缸推动斜盘，主泵上装有补油安全阀，两个高压安全阀、梭阀和背压阀集成于液压马达上，见图1。

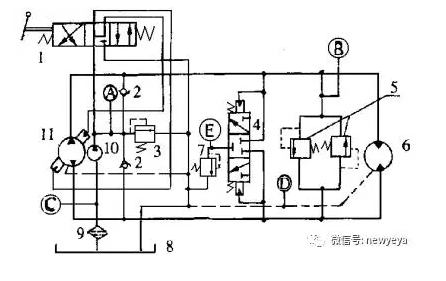

图1 闭式液压传动原理图

1-手动变量操作机构；2-单向阀；3-中位补油压力安全阀；4-梭动阀；5-系统压力安全阀；6-马达；7-背压阀；8-油箱；9-进油滤清器；10-补油泵；11-主泵

图1中的技术要求：

A—中位补油压力，1.33~1.47MPa；

B—系统最高压力，不超过35MPa；

C—进油真空度，最大不超过254mmHg；

D—卸荷压力，最大不超过0.25MPa；

E—背压油压，1.12~1.26MPa。
