【液压技术】液压元件的选用参考（一）--液压泵的确...

一、液压泵的确定与所需功率的计算


1.液压泵的确定


(1)确定液压泵的最大工作压力。液压泵所需工作压力的确定，主要根据液压缸在工作循环各阶段所需最大压力p1，再加上油泵的出油口到缸进油口处总的压力损失ΣΔp，即
pB=p1+ΣΔp

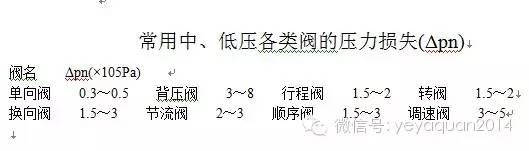

ΣΔp 包括油液流经流量阀和其他元件的局部压力损失、管路沿程损失等，在系统管路未设计之前，可根据同类系统经验估计，一般管路简单的节流阀调速系统ΣΔp为 (2～5)×105Pa，用调速阀及管路复杂的系统ΣΔp为(5～15)×105Pa，ΣΔp也可只考虑流经各控制阀的压力损失，而将管路系统的沿程损失忽略不计，各阀的额定压力损失可从液压元件手册或产品样本中查找，也可参照下表选取。


(2)确定液压泵的流量qB。泵的流量qB根据执行元件动作循环所需最大流量qmax和系统的泄漏确定。


①多液压缸同时动作时，液压泵的流量要大于同时动作的几个液压缸(或马达)所需的最大流量，并应考虑系统的泄漏和液压泵磨损后容积效率的下降，即
qB≥K(Σq)max(m3/s)

式中：K为系统泄漏系数，一般取1.1～1.3，大流量取小值，小流量取大值；(Σq)max为同时动作的液压缸(或马达)的最大总流量(m3/s)。


②采用差动液压缸回路时，液压泵所需流量为：

qB≥K(A1-A2)vmax(m3/s)
式中：A 1，A 2为分别为液压缸无杆腔与有杆腔的有效面积(m2)；vmax为活塞的最大移动速度(m/s)。


③当系统使用蓄能器时，液压泵流量按系统在一个循环周期中的平均流量选取，即
qB= ViK/Ti

式中：Vi为液压缸在工作周期中的总耗油量(m3)；Ti为机器的工作周期(s)；Z为液压缸的个数。


(3)选择液压泵的规格：


根据上面所计算的最大压力pB和流量qB，查液压元件产品样本，选择与PB和qB相当的液压泵的规格型号。上面所计算的最大压力pB是系统静态压力，系统工作过程中存在着过渡过程的动态压力，而动态压力往往比静态压力高得多，所以泵的额定压力pB应比系统最高压力大25%～60%，使液压泵有一定的压力储备。若系统属于高压范围，压力储备取小值；若系统属于中低压范围，压力储备取大值。


(4)确定驱动液压泵的功率。


①当液压泵的压力和流量比较衡定时，所需功率为：
p=pBqB/103ηB (kW)    (这里是压力流量国际单位，一般国内常用电机功率= 压力（兆帕）x 流量（升/分钟）/ 60 (系数) x效率)

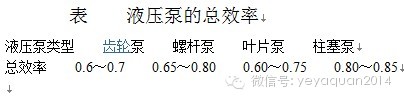

式中：pB为液压泵的最大工作压力(N/m2)；qB为液压泵的流量(m3/s)；ηB为液压泵的总效率，各种形式液压泵的总效率可参考下表估取，液压泵规格大，取大值，反之取小值，定量泵取大值，变量泵取小值。



②在工作循环中，泵的压力和流量有显著变化时，可分别计算出工作循环中各个阶段所需的驱动功率，然后求其平均值，即





式中：t1，t2，…，tn为一个工作循环中各阶段所需的时间(s)；P1，P2，…，Pn为一个工作循环中各阶段所需的功率(kW)。
按上述功率和泵的转速，可以从产品样本中选取标准电动机，再进行验算，使电动机发出最大功率时，其超载量在允许范围内。
